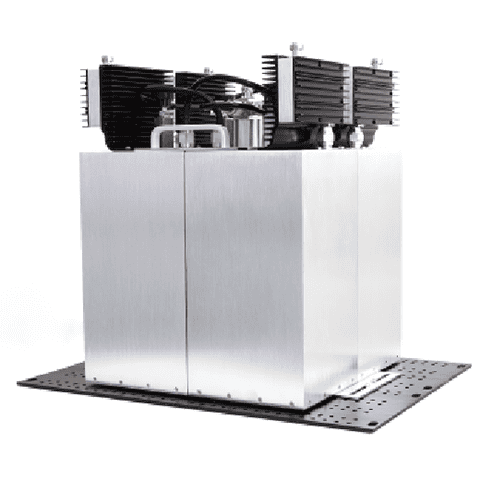

腔体合路器
将输入的多频段信号组合在一起输出到同一套天馈系统中。 工作频率为点频，频点调节范围为3MHz（136-174 MHz），5MHZ（350-480 MHz），可选2通道、4通道、8通道配置。
中兴高达产品 · 正品保障 · 青岛本地服务
描述
|
子型号 Submodel |
0QD21/0QD41 /0QD81 |
3QD21/3QD41 /3QD81 |
1QD21/1QD41 /1QD81 |
|
|
频率范围Frequency range |
136-174 MHz |
350-400 MHz |
400-480 MHz |
|
|
工作带宽 Bandwidth |
点频 |
点频 |
点频 |
|
|
调节范围 Tuning Range |
3Mhz |
5Mhz |
5Mhz |
|
|
信道间隔 Frequency Separation |
≥250KHz |
≥250KHz |
≥250KHz |
|
|
发射损耗Insertion Loss(Max) |
2ch |
≤3.0dB |
≤3.3dB |
≤3.3dB |
|
4ch |
≤3.2dB |
≤3.8dB |
≤3.8dB |
|
|
8ch |
≤4.6dB |
≤4.6dB |
≤4.6dB |
|
|
端口隔离 Port Isolation(Min) |
≥75dB |
≥75dB |
≥75dB |
|
|
反向隔离 Reverse Isolation(Min) |
≥65dB |
≥65dB |
≥65dB |
|
|
驻 波 比 VSWR(Max) |
≤1.3 |
≤1.3 |
≤1.3 |
|
|
接头形式 Connector |
N-K，50Ω |
N-K，50Ω |
N-K，50Ω |
|
|
输入功率 Input Power |
50W /ch |
50W /ch |
50W /ch |
|
|
工作温度 Temperature |
-30℃–+75℃ |
-30℃–+75℃ |
-30℃–+75℃ |
|
|
外观颜色 Color |
氧化本色 |
氧化本色 |
氧化本色 |
|
|
产品尺寸Dimensions |
2ch |
362*180*440mm |
302*150*440mm |
302*150*440mm |
|
4ch |
362*362*440mm |
302*302*440mm |
302*302*440mm |
|
|
8ch |
362*726*440mm |
302*606*440mm |
302*606*440mm |
|
|
产品重量 Weight |
≤10 Kg/Channel |
≤8 Kg/Channel |
≤8 Kg/Channel |
|
