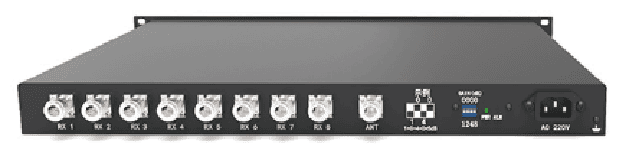

分路器
将无线通信系统中线路上输入的多种频段信号分离到不同的通信线路中，主要用于一套天馈系统，多路接收机的情况。 工作带宽为2MHz（136-174 MHz）和5MHz（350-510 MHz），可选2通道、4通道、8通道配置。
中兴高达产品 · 正品保障 · 青岛本地服务
描述
|
频率范围Frequency range |
136-174 MHz |
350-510 MHz |
|
|
工作带宽 Bandwidth |
2MHz |
5MHz |
|
|
接收损耗Insertion Loss(Max) |
2ch |
≤5.7dB |
≤5.7dB |
|
4ch |
≤8.5dB |
≤8.5dB |
|
|
8ch |
≤11.5dB |
≤11.5dB |
|
|
端口隔离 Port Isolation(Min) |
RX-RX:25dB |
RX-RX:25dB |
|
|
驻 波 比 VSWR(Max) |
RX：≤1.25 ANT：≤1.3 |
RX：≤1.25 ANT：≤1.3 |
|
|
接收滤波 RX Bandpass Filter |
≥65dB(收发间隔≥5.7MHz) |
≥65dB(收发间隔≥10MHz) |
|
|
接头形式 Connector |
N-K，50Ω |
N-K，50Ω |
|
|
工作温度 Temperature |
-30℃–+75℃ |
-30℃–+75℃ |
|
|
外观颜色 Color |
Black(黑色) |
Black(黑色) |
|
|
产品尺寸Dimensions |
1U |
1U |
|
|
产品重量 Weight |
2ch |
≤4.5Kg |
≤4.5Kg |
|
4ch |
≤5.5Kg |
≤5.5Kg |
|
|
8ch |
≤6.5Kg |
≤6.5Kg |
|
