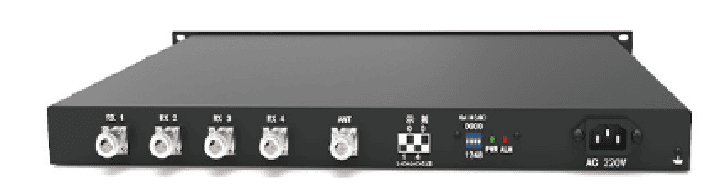

宽带合路器
将输入的多频段信号组合在一起输出到同一套天馈系统中。 工作带宽为3MHz宽频，可选2通道、4通道、8通道配置。
中兴高达产品 · 正品保障 · 青岛本地服务
描述
| 子型号 Submodel |
3LW21/3LW41/3LW81 |
1LW21/1LW41/1LW81 |
|
|
频率范围Frequency range |
350-400 MHz |
400-480 MHz |
|
|
工作带宽 Bandwidth |
3Mhz |
3Mhz |
|
|
调节范围 Tuning Range |
/ |
/ |
|
|
信道间隔 Frequency Separation |
10Mhz |
10Mhz |
|
|
发射损耗Insertion Loss(Max) |
2ch |
≤3.8dB |
≤3.8dB |
|
4ch |
≤6.8dB |
≤6.8dB |
|
|
8ch |
≤10dB |
≤10dB |
|
|
端口隔离 Port Isolation(Min) |
≥70dB |
≥70dB |
|
|
反向隔离 Reverse Isolation(Min) |
≥50dB |
≥50dB |
|
|
驻 波 比 VSWR(Max) |
≤1.3 |
≤1.3 |
|
|
接头形式 Connector |
N-K，50Ω |
N-K，50Ω |
|
|
输入功率 Input Power |
50W(2ch/4ch) 25W(8ch) |
50W(2ch/4ch) 25W(8ch) |
|
|
工作温度 Temperature |
-30℃–+75℃ |
-30℃–+75℃ |
|
|
外观颜色 Color |
黑色 |
黑色 |
|
|
产品尺寸Dimensions |
2ch |
1U |
1U |
|
4ch |
1U |
1U |
|
|
8ch |
3U |
3U |
|
|
产品重量 Weight |
≤5 Kg(2ch/4ch) ≤11kg(8ch) |
≤5 Kg(2ch/4ch) ≤11kg(8ch) |
|
