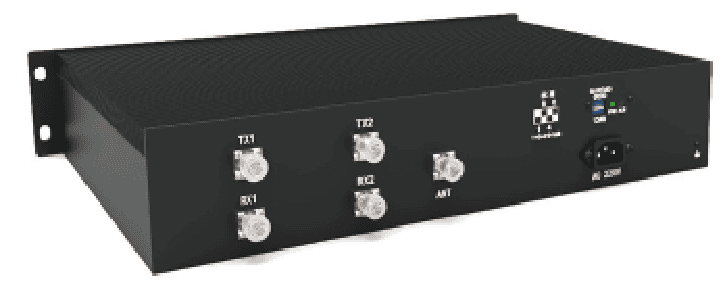

收发一体系统
把传统的分路器、合路器、双工器集成在一个设备中，减少了系统设备数量和设备体积，方便安装、调试。 工作带宽为2MHz（136-174 MHz）和5MHz（350-510 MHz），可选2通道、4通道、8通道配置。
中兴高达产品 · 正品保障 · 青岛本地服务
描述
|
频率范围Frequency range |
136-174 MHz |
350-510 MHz |
|
|
工作带宽 Bandwidth |
2MHz |
5MHz |
|
|
收发间隔 Frequency Separation |
≥5.7MHz |
≥10MHz |
|
|
发射损耗Insertion Loss(Max) |
2ch |
≤6.8dB |
≤5.0dB |
|
4ch |
≤9.5dB |
≤8.0dB |
|
|
8ch |
≤13.0dB |
≤11.5dB |
|
|
端口隔离 Port Isolation(Min) |
TX-TX:70dB/ANT–TX:50dB /RX-RX:25dB |
TX-TX:70dB/ANT–TX:50dB /RX-RX:25dB |
|
|
驻 波 比 VSWR(Max) |
各端口：≤1.25 双工器ANT：≤1.3 |
各端口：≤1.25 双工器ANT：≤1.3 |
|
|
三阶互调 PIM In 2put@2X45dBm |
-120 dBc |
-120 dBc |
|
|
接头形式 Connector |
N-K，50Ω |
N-K，50Ω |
|
|
输入功率 Input Power |
30W /ch |
50W /ch |
|
|
工作温度 Temperature |
-30℃–+75℃ |
-30℃–+75℃ |
|
|
外观颜色 Color |
Black(黑色) |
Black(黑色) |
|
|
产品尺寸Dimensions |
2ch |
2U |
2U |
|
4ch |
2U |
2U |
|
|
8ch |
4U |
4U |
|
|
产品重量 Weight |
2ch |
≤16.0Kg |
≤11.5Kg |
|
4ch |
≤16.0Kg |
≤11.5Kg |
|
|
8ch |
≤23Kg |
≤15.1Kg |
|
